Tirer des câbles dans une gaine de 40 mm semble simple jusqu’au moment où le tirage bloque, où la chaleur s’accumule ou l’on réalise qu’il faudra repasser dans deux ans pour ajouter un circuit. La question du nombre de câbles à faire passer n’est pas anodine, elle engage la sécurité, la durabilité et la facilité d’intervention future.

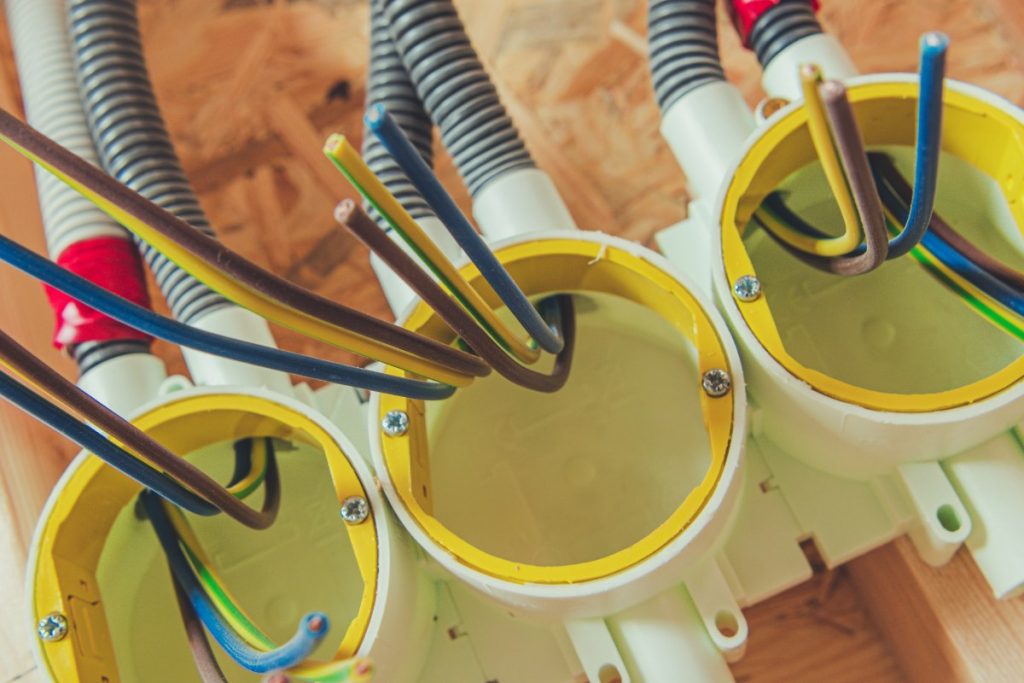

Combien de câbles rentrent réellement dans une gaine de 40 mm ?
La réponse dépend directement de la section des câbles utilisés. Une gaine de 40 mm affiche une section intérieure d’environ 1 256 mm², mais il serait imprudent de la remplir à ras bord. En pratique, les électriciens s’en tiennent à un taux de remplissage de 33 %, soit environ 415 mm² utiles, pour préserver la facilité de tirage et éviter tout échauffement.
Voici les capacités réalistes selon les sections courantes :
- Câble 1,5 mm² : jusqu’à 15 câbles recommandés, 20 au maximum absolu
- Câble 2,5 mm² : jusqu’à 12 câbles recommandés, 17 au maximum absolu
- Câble 4 mm² : jusqu’à 8 câbles recommandés, 12 au maximum absolu
- Câble 6 mm² : jusqu’à 6 câbles recommandés, 9 au maximum absolu
- Câble 10 mm² : jusqu’à 3 câbles recommandés, 5 au maximum absolu
Ces chiffres partent d’un parcours raisonnablement droit, bien ventilé, en température normale. Dès que les conditions changent, il faut réviser ces estimations à la baisse, parfois de 20 % ou plus.
Les gaines sont d’ailleurs sollicitées pour de plus en plus de types de câbles dans les logements modernes, si vous envisagez également des travaux réseau, savoir qui finance l’installation de la fibre optique peut éviter bien des surprises au moment de planifier l’ensemble du chantier.
Comment calculer soi-même la capacité utile de sa gaine
Le calcul est simple, multipliez la section réelle de chaque câble par le nombre de câbles souhaités, puis comparez le résultat à la jauge des 415 mm². Prenons un exemple concret, vous souhaitez tirer 10 câbles de 2,5 mm², soit 10 multiplier par 11,9 qui est égale à 119 mm².
Vous êtes largement sous le seuil, et le tirage se passera sans difficulté. À l’inverse, 35 câbles de 1,5 mm² représentent 35 foix 8,5, qui est égale à 297,5 mm², ce qui commence à frôler la limite et impose un parcours impeccablement droit.
La limite théorique à 60 % de remplissage existe bel et bien, soit environ 753 mm², mais elle ne tient pas compte des frottements ni des sinuosités du parcours. Rester autour de 33 % n’est pas de la frilosité, c’est ce qui permet d’intervenir proprement dans dix ans sans tout démonter.
Les facteurs qui réduisent la capacité utile
Un chantier n’est jamais une feuille de calcul. La température ambiante joue un rôle majeur, au-delà de 40 °C, il faut réduire la capacité d’environ 20 % pour protéger les isolants. Une gaine exposée en plein soleil sur une toiture terrasse ou posée contre une chaudière n’obéit pas aux mêmes règles qu’une gaine encastrée dans une cloison fraîche.
La longueur du parcours compte aussi. Au-delà de 15 mètres sans point de tirage intermédiaire, la résistance au glissement devient réelle, surtout avec des câbles rigides.
Les courbures sont un autre piège, un rayon inférieur à 160 mm en intérieur fait grimper les frictions de façon significative et risque d’endommager l’isolant au fil du temps. Dans ces configurations, réduire le nombre de câbles ou opter pour une gaine de 50 mm s’impose souvent.
Les bons outils pour un tirage sans galère
Même avec un remplissage maîtrisé, le tirage peut virer au cauchemar sans le matériel adapté. Une aiguille de tirage rigide de bonne qualité, combinée à un lubrifiant câble spécifique, permet de réduire la résistance au glissement de 30 % environ.
Une ventouse de tirage ou un tire-câble mécanique prend tout son sens sur les longues distances. Prévoir une réserve de volume de 20 % au moment de la pose évite d’ouvrir plafonds et cloisons lors d’une extension ultérieure.
C’est un investissement nul en matériau supplémentaire mais potentiellement très rentable sur la durée de vie du logement. Il est toujours moins coûteux de tirer une gaine un peu plus large dès le départ que de repasser en rénovation cinq ans plus tard.
Normes à respecter pour une installation durable
La certification NF EN 61386-22 est aujourd’hui incontournable pour toute gaine installée en habitation. Elle garantit souplesse, résistance mécanique et comportement au feu adapté aux contraintes résidentielles.
Les fixations doivent intervenir tous les 80 cm en pose horizontale pour éviter l’affaissement progressif qui finit par créer des points de coincement. Le rayon de courbure minimal est fixé à 160 mm en intérieur et 200 mm en extérieur.
Ce n’est pas une recommandation, le dépasser endommage les conducteurs et peut générer des points chauds invisibles à l’œil nu. Une gaine correctement installée, respectant ces standards, peut traverser la vie entière d’un logement sans intervention, à condition d’avoir anticipé les besoins dès la pose.
Anticipez le nombre de câbles pour éviter les mauvaises surprises
La gaine de 40 mm est un standard polyvalent, capable d’accueillir entre 6 et 15 câbles selon leur section, à condition de raisonner en termes de taux de remplissage réel et non de capacité maximale théorique.
Le calcul prend cinq minutes et évite des heures de reprise. Quelle que soit la configuration, garder une réserve de volume, respecter les rayons de courbure et choisir une gaine aux normes reste la base d’une installation électrique fiable sur plusieurs décennies.
